RAKwireless WisGate Connect Industrial

WisGate Connect Industrial zapewnia zestaw opcji łączności zaprojektowanych specjalnie dla Przemysłowego Internetu Rzeczy (IIoT). Obejmuje to protokoły bezprzewodowe, takie jak LoRa i Zigbee, dwa interfejsy Ethernet dla MQTT, ModBUS TCP, BACnet IP, i dwa gniazda WisBlock kompatybilne z ModBUS RTU, 4-20mA, wejście analogowe, wejście/wyjście cyfrowe, przekaźniki, czujniki.

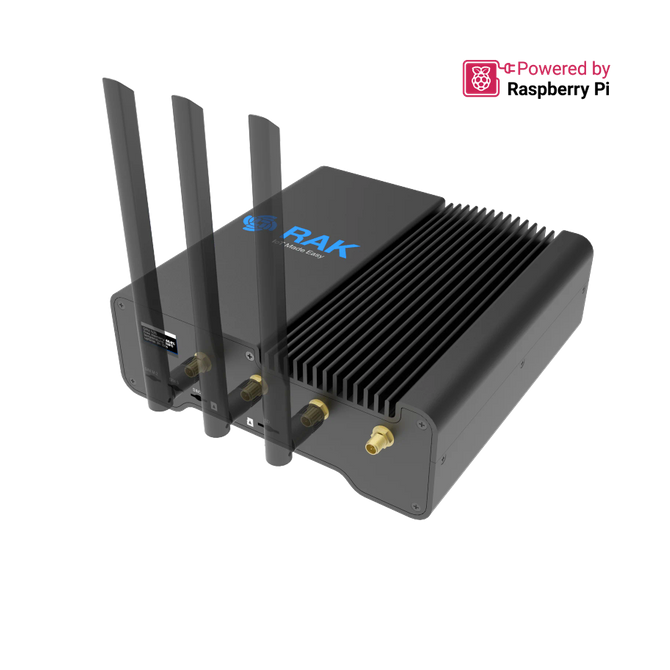

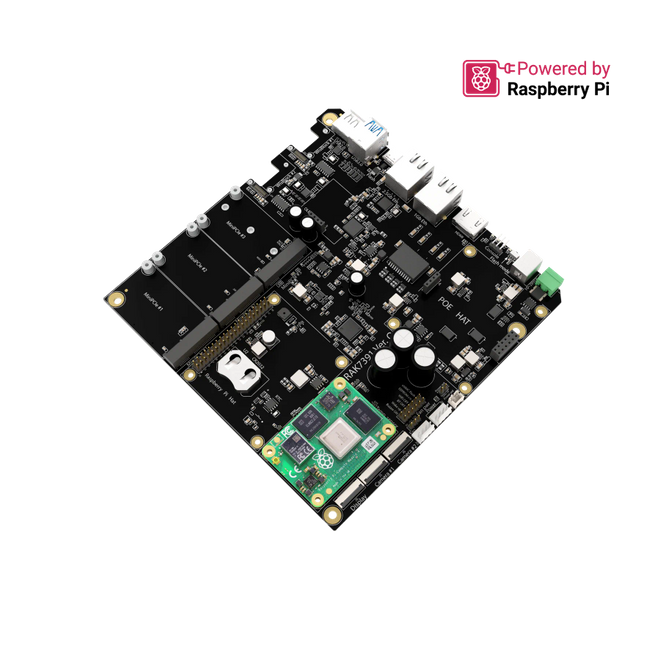

W sercu WisGate Connect znajduje się płytka nośna RAK7391 dla Modułu obliczeniowego Raspberry Pi 4 (CM4). Jest to potężne rozwiązanie sprzętowe ARM, które może obsługiwać różne systemy operacyjne i wiele aplikacji. Wytrzymała obudowa ma wysokość 1U i można ją zamontować w stojaku za pomocą odpowiednich adapterów. Zapewnia także swobodny dostęp do tylnych złączy: HDMI, 1GB Ethernet (z opcjonalną obsługą PoE), 2,5GB Ethernet, USB2, USB3 oraz dostęp do konsoli szeregowej.

Ma elastyczne tryby zasilania, takie jak terminal DC, terminal Phoenix z napięciem od 9 do 28 V DC, a także PoE+ (opcjonalnie). RAK7391 zapewnia interfejs wentylatora do odprowadzania ciepła z procesora, którym można sterować w oparciu o temperaturę procesora. Może monitorować zasilanie. W przypadku awarii zasilania ultrakondensatory mogą zapewnić zasilanie systemu, dzięki czemu system może wysłać powiadomienie lub łatwo przetrwać mikroprzerwy w zasilaniu.

Ten produkt jest dostępny na zamówienie, w wielu wersjach i kombinacjach:

2 warianty modułu obliczeniowego 4

• 2 GB RAM + 16 GB eMMC + Wi-Fi
• 4 GB RAM + 32 GB eMMC + Wi-Fi

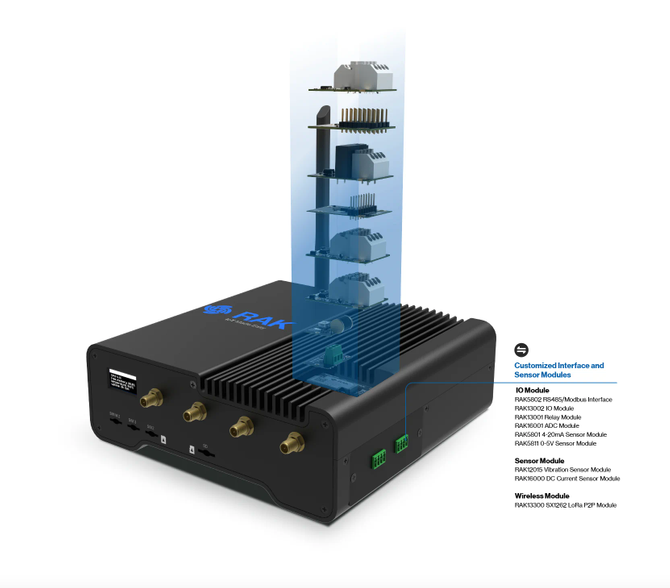

6 wariantów modułów WisBlock Slot #1

• RAK5802 RS485/Modbus
• Moduł IO RAK13002
• Moduł czujnika wibracji RAK12015
• Moduł czujnika RAK5801 4–20 mA
• Moduł RAK13300 SX1262 LoRa P2P
• Brak modułu



5 wariantów modułów WisBlock Slot #2

• Moduł czujnika prądu stałego RAK16000
• Moduł przekaźnika RAK13001
• Moduł czujnika RAK5811 0–5 V
• Moduł ADC RAK16001
• Brak modułu

Zestaw zawiera

• Płyta nośna RAK7391 CM4
• Zestaw zworek
• Złącze męskie Phoenix
• Zasilanie 12V2A
• Zestaw podkładek i śrub do mocowania płyty
• Zestaw śrub do gniazd mPCIe, M.2 i WisBlock
• Aluminiowa obudowa z ekranem OLED
• Zestaw śrub do obudowy
• Zestaw gumowych nóżek
• Zestaw zaślepek SMA
