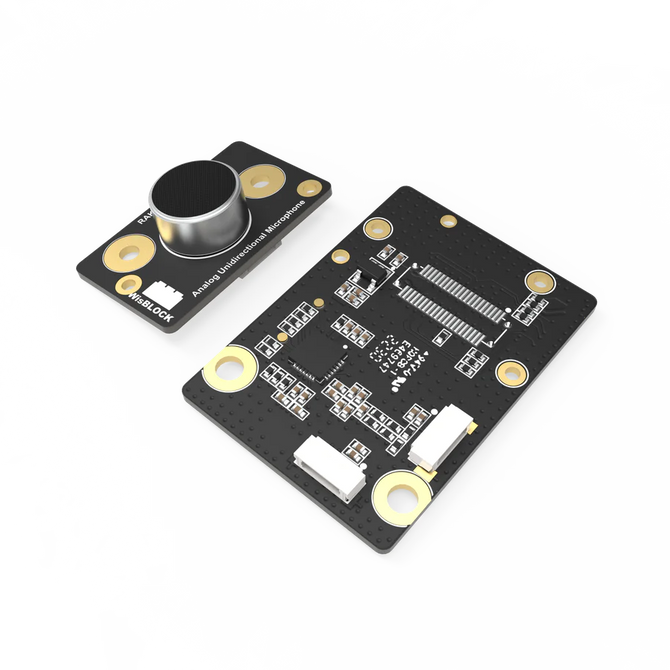

RAKwireless WisBlock Analog UniDirectional Microphone - Non-RAK
Zestaw WisBlock Analog UniDirectional Microphone Kit zawiera analogowy mikrofon jednokierunkowy (RAK18041) i moduł RAK18040 - Analog Mic to I2S. Zestaw ten umożliwia słuchanie dźwięków w kierunku do przodu, jednocześnie redukując dźwięki zza mikrofonu.
Mocowanie: Montaż bez mikrofonu RAK - W przypadku montażu bez mikrofonu RAK wszystkie płytki są przykręcone razem, z wyjątkiem mikrofonu. Mikrofon jest podłączony za pomocą FFC i jest montowany oddzielnie (zwykle do obudowy, aby umożliwić mikrofonowi słyszenie dźwięku poza obudową).
RAK18040 to mikrofon analogowy do modułu I2S, część serii WisBlock Audio. Dzięki mikrofonowi analogowemu, takiemu jak RAK18041, analogowy dźwięk może być kierowany do wyjścia I2S za pomocą tego modułu. RAK18040 został zaprojektowany w oparciu o NAU85L40B firmy Nuvoton. NAU85L40B to przetwornik ADC audio ze zintegrowaną pętlą częstotliwości (FLL) i przedwzmacniaczem mikrofonowym.
RAK18041 to moduł mikrofonu analogowego WisBlock oparty na układzie SHY-B9750MUP2.8-C1033. Ten moduł WisBlock Audio jest mikrofonem jednokierunkowym, który umożliwia przechwytywanie fal częstotliwości od 100 Hz do 16 000 Hz ze środowiska zewnętrznego. Mikrofon ten musi być połączony ze sterownikiem mikrofonu analogowego WisBlock Audio, takim jak RAK18040, aby był kompatybilny z gniazdem WisBlock IO.
- Przetwornik ADC audio
- Zintegrowany FLL i przedwzmacniacz mikrofonowy
- Interfejs I2S dla danych audio
- Interfejs I2C do sterowania
- Obsługa dwóch (2) mikrofonów analogowych
- Rozmiar modułu: 25 x 35 mm
RAK18040:
- Jednokierunkowy mikrofon analogowy
- Czułość: od 100 Hz do 16 000 Hz
- Kompatybilny ze stosem WisBlock Audio
- Rozmiar modułu: 15 x 25 mm
