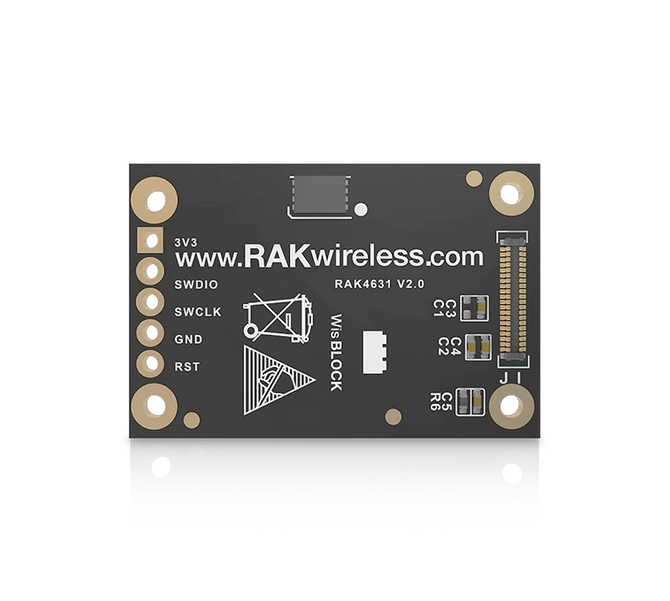

RAKwireless RAK4631-EU868-RUI

Moduł RAK4631-R WisBlock Core to moduł stempla RAK4630 z płytką rozszerzeń i złączami kompatybilnymi z WisBlock Base. Umożliwia on łatwy dostęp do pinów modułu RAK4630 w celu uproszczenia procesów programowania i testowania.

Sam moduł składa się z RAK4630 jako głównego komponentu. RAK4630 jest połączeniem MCU nRF52840 i układu LoRa SX1262. Charakteryzuje się bardzo niskim zużyciem energii wynoszącym 2,0 uA w trybie uśpienia, wysoką mocą wyjściową LoRa do 22 dBm w trybie transmisji oraz interfejsem BLE o mocy wyjściowej do 4 dBm.

Ponadto jest zgodny z protokołami LoRaWAN 1.0.3 i obsługuje komunikację LoRa punkt-punkt. Charakterystyka komunikacji RF modułu (LoRa + BLE) sprawia, że nadaje się on do różnych zastosowań w dziedzinie IoT, takich jak automatyka domowa, sieci czujników, automatyka budynków, aplikacje sieci osobistych (czujniki zdrowia / fitness, monitory itp.).

Cechy produktu:

• Chipset: Nordic nRF52840, Semtech SX1262
• Rozmiar modułu: 30 x 20 mm
• Kryształ TCXO dla układu LoRa
• Porty I/O: UART/I2C/GPIO/USB
• Piny SPI oraz opcjonalny interfejs NFC dostępne są za pomocą modułu WisBlock IO
• Zakres temperatur: od -40 °C do +85 °C
• Napięcie zasilania: 2,0 ~ 3,6 V
• Systemy bezprzewodowe o niskim poborze mocy z pasmem przenoszenia od 7,8 kHz do 500 kHz
• Bardzo niskie zużycie energii 2.0 uA w trybie uśpienia
• Tryb LoRa PA Boost z mocą wyjściową 22 dBm
• BLE5.0 (moc nadawania -20 do +4 dBm w krokach co 4dB)
• Interfejs Serial Wire Debug (SWD)
