TechnologiaLoRaWAN 1.0.2
Długość produktu w milimetrach65
Szerokość produktu w milimetrach56
Liczba pinów40
Szczegóły
Parametry
Znajdź podobne produkty
Marka
Symbol
SKU: 515005
Kod producenta
5900000730448
Seria
Chip
Semtech SX1301
Semtech SX125X
Technologia
LoRaWAN 1.0.2
Długość produktu w milimetrach
65
Szerokość produktu w milimetrach
56
Wysokość produktu w milimetrach
22
Liczba pinów
40
Temperatura pracy
-40...+85°C
Napięcie
3,3V
5V

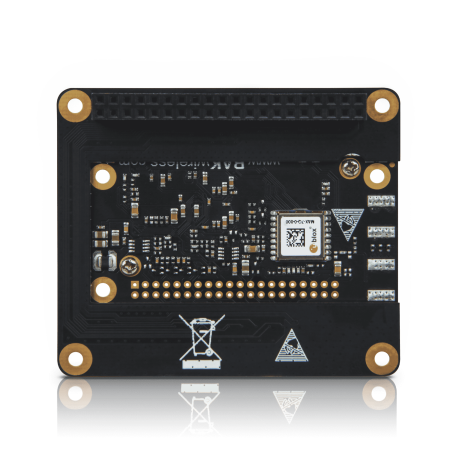

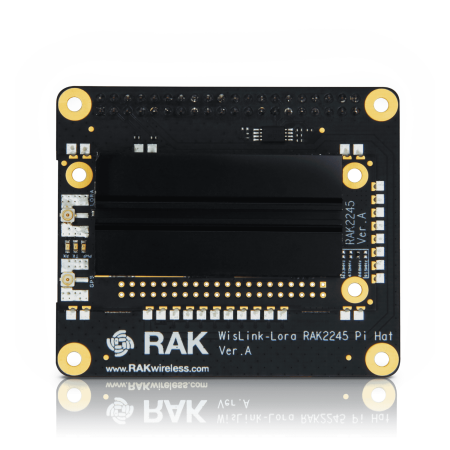

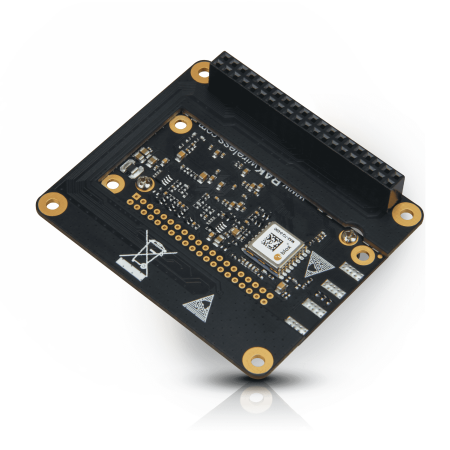

RAKwireless RAK2245 Pi HAT-EU868
RAK2245 Pi HAT WisLink LPWAN Concentrator to moduł w obudowie Raspberry PI. Można go podłączyć do Raspberry PI, takiego jak Raspberry Pi 3 Model B+, jako kompletny interfejs RF bramy. Obsługuje osiem kanałów i jest dostępny dla globalnych pasm częstotliwości LoRaWAN. Płytka jest najmniejszym koncentratorem bramy, który integruje moduł GPS Ublox MAX-7Q i radiator.
Płyta może zapewniać łącza radiowe LoRa o niskiej przepustowości danych z ultraszybką prędkością. Jest zasilana przez koncentrator nadawczo-odbiorczy Semtech SX1301, który jest w stanie zarządzać pakietami z wielu zdalnie rozproszonych punktów końcowych. Dwa układy Semtech SX125X są zintegrowane z nadajnikami-odbiornikami RF I/Q.
Kluczowe cechy:
- Kompatybilny z Raspberry Pi 3 Model B+ edition
- Zintegrowany moduł GPS Ublox MAX-7Q i radiator
- Procesor pasma podstawowego SX1301, emuluje 49 demodulatorów LoRa, 10 równoległych ścieżek demodulacji, obsługuje 8 kanałów uplink / 1 kanał downlink
- Dwa (2) moduły front-endów SX125x Tx/Rx dla wysokich/niskich częstotliwości
- Obsługa zasilania 5 V, zintegrowany obwód konwersji poziomów
- Moc TX do 27 dBm, czułość RX do -139 dBm @ SF12, BW 125 kHz
- Obsługa najnowszego protokołu LoRaWAN 1.0.2
- Obsługa globalnego pasma częstotliwości bez licencji - EU868
- Obsługa interfejsów SPI, UART, I2C
