RAKwireless RAK19009

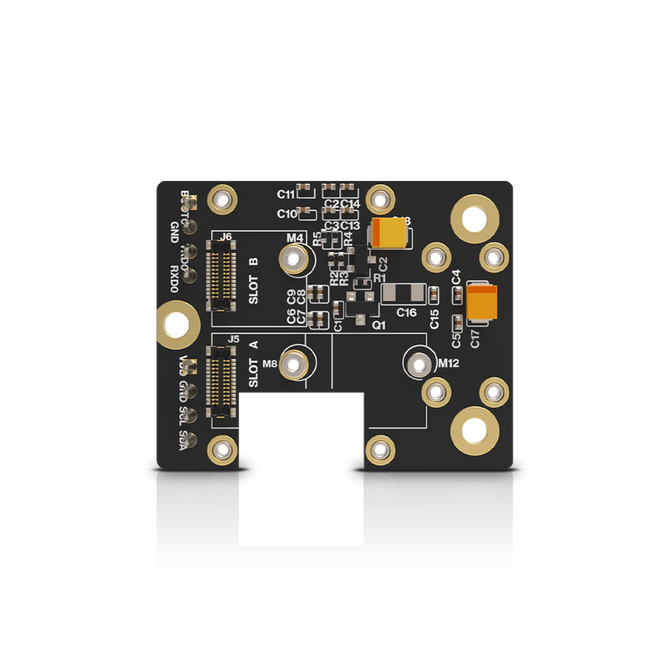

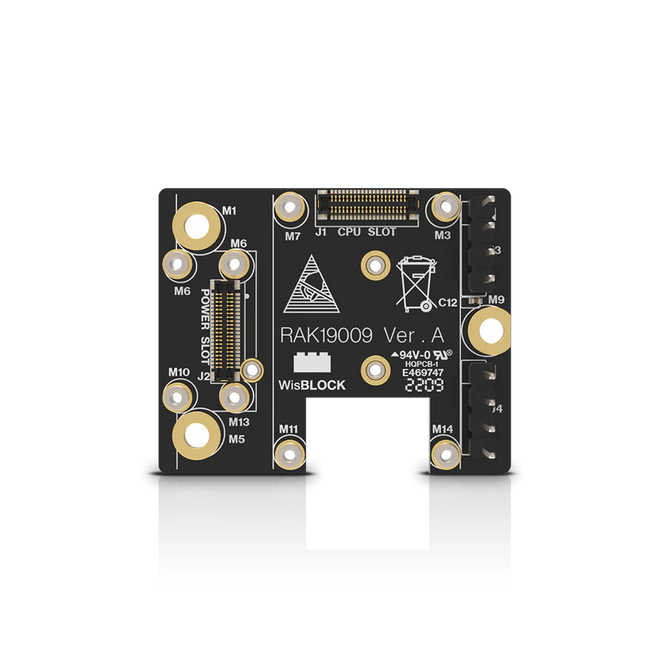

RAK19009 to płytka WisBlock Base, która łączy WisBlock Core, WisBlock Power Module i WisBlock Modules. Posiada jedno gniazdo zarezerwowane dla modułu WisBlock Core, jedno gniazdo dla modułu WisBlock Power i dwa gniazda C-D dla modułów WisBlock. Rdzeń WisBlock Core i moduł zasilania Wisblock Power są przymocowane do górnej strony, a moduły WisBlock są przymocowane do dolnej strony płyty RAK19009 WisBlock Base. Slot C mieści moduły o rozmiarze do 23 mm, podczas gdy slot D obsługuje moduły WisBlock o rozmiarze 10 mm. Dostępne są również dwa gniazda o rozstawie 2,54 mm dla interfejsu rozszerzeń z pinami BOOT, I2C i UART.

Produkt charakteryzuje:

• Elastyczna konstrukcja blokowa, która umożliwia modułową realizację i rozbudowę funkcji
• Szybkie złącza na płycie WisBlock Base zapewniające integralność sygnału
• Obsługa wielu typów MCU o niskim poborze mocy
• Obsługa wielu typów czujników - pojedyncza płytka może obsługiwać kombinację dwóch różnych typów czujników
• Spełnia wymogi projektowania na poziomie przemysłowym
• Kompaktowy rozmiar: 30 x 37 mm
