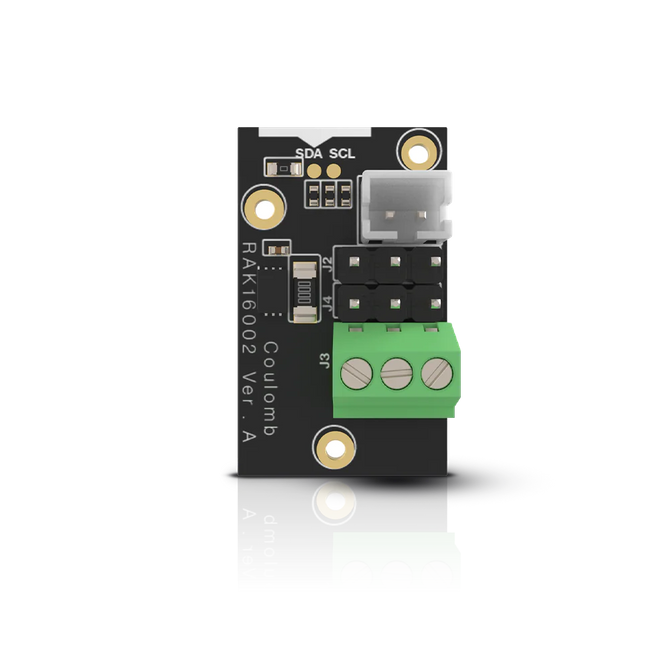

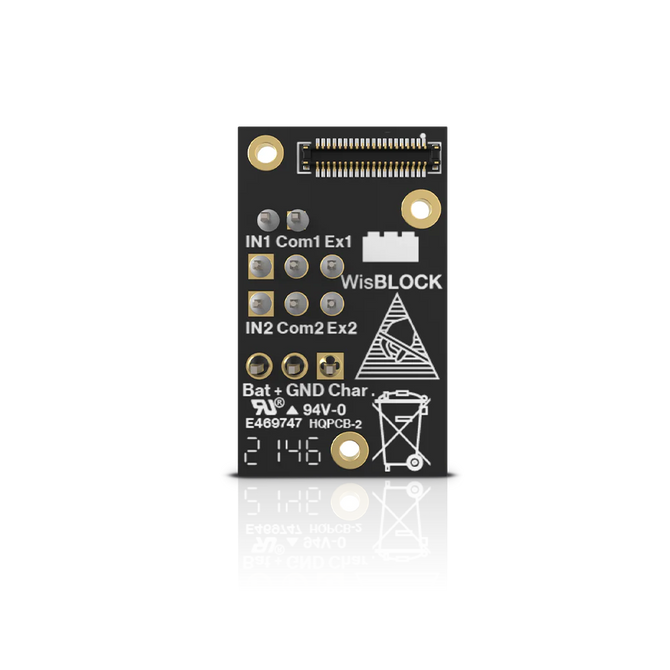

RAKwireless RAK16002

RAK16002 to moduł czujnika kulombowskiego oparty na LTC2941IDCB, który posiada programowalne wysokie i niskie progi dla zgromadzonego ładunku. Jeśli próg zostanie przekroczony, urządzenie komunikuje alarm, ustawiając flagę w wewnętrznym rejestrze stanu. Może mierzyć stan naładowania baterii w zasilanych bateryjnie urządzeniach IoT. Jego zakres działania jest idealnie dopasowany do jednoogniwowych baterii litowo-jonowych.

Precyzyjny licznik kulombów integruje prąd przez wewnętrzny rezystor czujnikowy między dodatnim biegunem akumulatora a obciążeniem lub ładowarką. Zmierzony ładunek jest przechowywany w wewnętrznych rejestrach. Interfejs I2C umożliwia dostęp do urządzenia i jego konfigurację.

Kluczowe cechy:

• Oparty na LTC2941IDCB
• Wskazuje poziom naładowania i rozładowania akumulatora
• ±1 A Zakres pomiaru prądu
• Interfejs I2C
• Wysoka dokładność integracji analogowej
• Dokładność ładowania 1%
• Konfigurowalne wyjście alarmowe/wejście zakończenia ładowania
• Zakres pracy od 2,7 V do 5,5 V
• Prąd spoczynkowy poniżej 100 µA
• Temperatura pracy: -40 °C ~ 85 °C
• Temperatura przechowywania: -65 °C ~ 150 °C
• 15 mm x 25 mm
