RAKwireless RAK14007+RAK14013

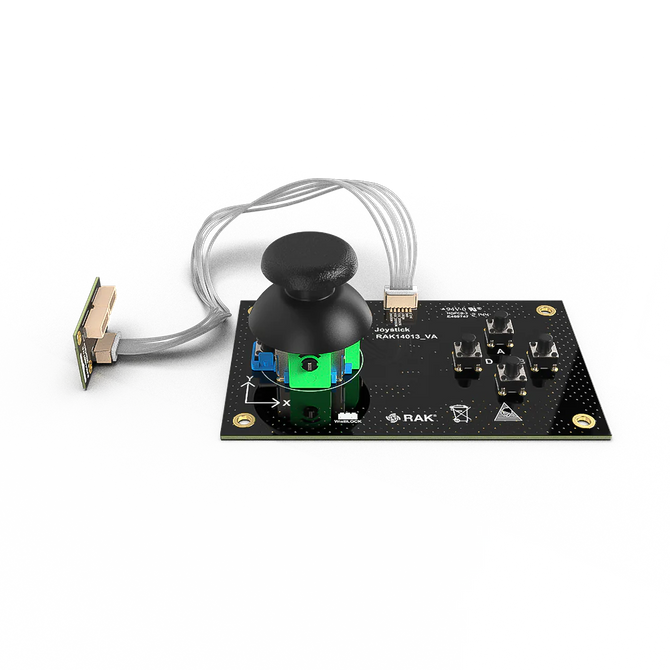

Pad joysticka RAK14007+RAK14013 składa się z płytki interfejsu i oddzielnego modułu z joystickiem i przyciskami. Pomimo, że wygląda jak kontroler gier wideo, może być używany w wielu różnych aplikacjach IoT jako HMI do sterowania sprzętem za pomocą WisBlock.

RAK14013 to moduł joysticka z wbudowanym MCU opartym na ATTINY441-SSU firmy Atmel. Posiada cztery zwykłe przyciski dotykowe i obrotowy 2-osiowy joystick analogowy. Stan przycisków i odczyty napięcia analogowego joysticka są monitorowane przez MCU i konwertowane na dane cyfrowe za pośrednictwem interfejsu I2C. RAK14013 nie ma standardowego złącza WisBlock, więc do podłączenia go do modułu WisBlock Base potrzebna jest płytka adaptera RAK14007. RAK14013 komunikuje się z WisBlock Core za pośrednictwem interfejsu I2C.

RAK14007 to moduł interfejsu do podłączania innych modułów WisBlock (takich jak RAK14013) do systemu WisBlock. Posiada jedno standardowe złącze WisBlock IO i jedno złącze dla innych modułów WisBlock. Dzięki RAK14007 i kablowi niektóre moduły WisBlock mogą działać poza płytą WisBlock Base.

RAK14013:

• Moduł joysticka i przyciski
• Interfejs I2C
• Zasilanie 3,3 V
• Chipset: ATMEL ATTINY441-SSU
• Rozmiar modułu: 54 mm x 85 mm

RAK14007:

• Wymagany jest oddzielny moduł PCB joysticka RAK14013
• Jedno (1) dostępne złącze dla modułu joysticka RAK14013 WisBlock
• Rozmiar modułu: 15 x 25 mm
