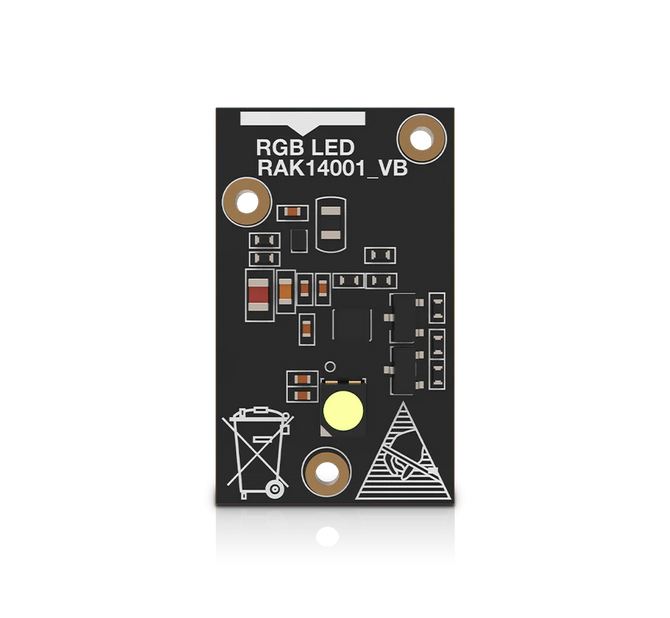

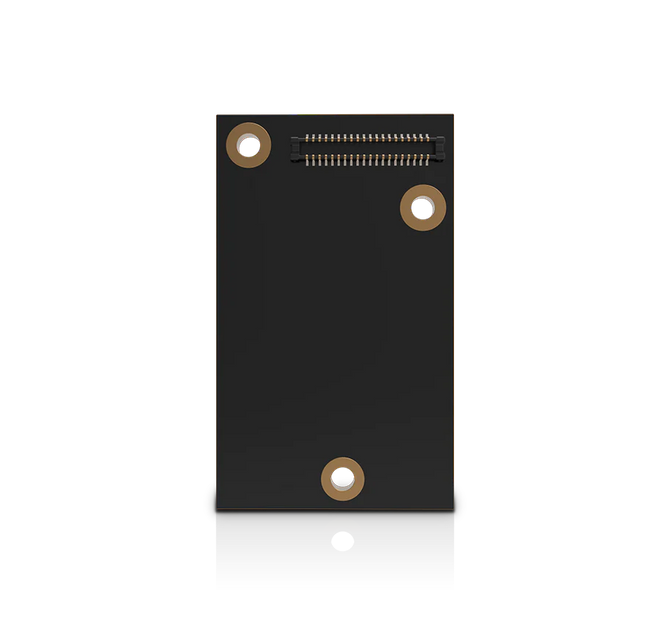

RAKwireless RAK14001

RAK14001 to moduł LED RGB, który można zamontować w gnieździe IO płytki WisBlock Base. Jest on w stanie zasilać diody LED RGB prądem do 20 mA na segment za pośrednictwem interfejsu I2C. Głównym komponentem tego modułu jest układ NCP5623B firmy On Semiconductors. Ten układ scalony ma wbudowany konwerter DC/DC, który działa jako wysokowydajna pompa ładująca zapewniająca wymagane napięcie stałe dla wszystkich trzech segmentów LED. Istnieje również pin IREF, który zapewnia prąd referencyjny w oparciu o wewnętrzne napięcie referencyjne pasma przenoszenia, aby kontrolować prąd wyjściowy płynący w diodzie LED.

Kluczowe cechy:

• Zakres napięcia wejściowego 2,7 V - 4,2 V
• W pełni obsługiwana funkcja RGB
• Programowalne zintegrowane stopniowe przyciemnianie
• Obsługa protokołu I2C
• Obsługa włączenia zasilania
• Chipset: On Semiconductors NCP5623B
• Rozmiar modułu: 25 X 15 mm
