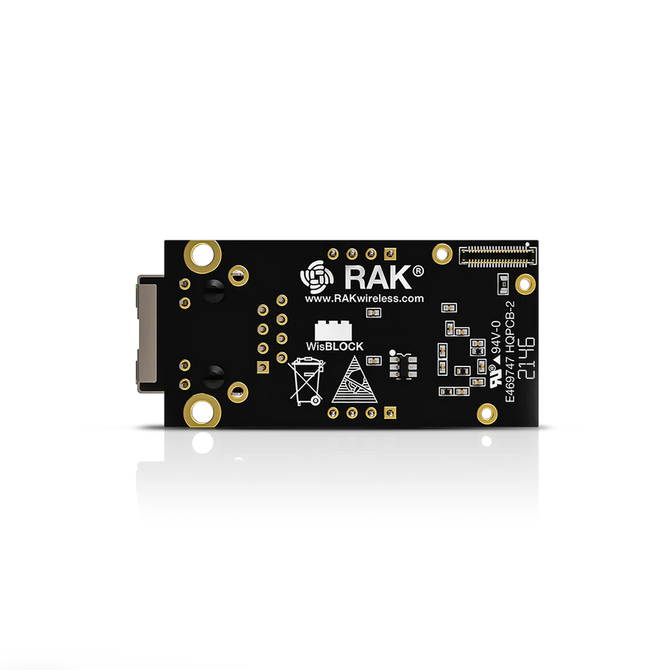

RAKwireless RAK13800

RAK13800 to moduł Ethernet oparty na układzie W5100S-L firmy WIZnet. Moduł ma wbudowany układ kontrolera internetowego, który integruje przewodowy stos TCP/IP z 10/100 Ethernet MAC i PHY. Jest to prawdziwie jednoukładowe rozwiązanie zapewniające stabilną łączność z Internetem. Stos TCP/IP RAK13800 obsługuje protokoły TCP, UDP, IPv4, ICMP, ARP, IGMP i PPPoE - i został sprawdzony w różnych aplikacjach w ciągu ostatniej dekady.

Użytkownik może łatwo opracować aplikację Ethernet za pomocą prostego programu SOCKETs zamiast obsługi złożonego kontrolera Ethernet. W5100S-L zapewnia cztery niezależne SOCKETy, które mogą być używane jednocześnie oraz 16KB wewnętrznej pamięci dla bufora komunikacji danych RX/TX.

Kluczowe cechy:

• Oparty na układzie WIZnet W5100S-L
• Obsługa przewodowych protokołów internetowych
• Obsługa czterech niezależnych SOCKETów jednocześnie
• Obsługa poleceń SOCKET-less
• Obsługa trybu wyłączenia Ethernet i bramkowania zegara głównego w celu oszczędzania energii
• Obsługa WOL (Wake on LAN) przez UDP
• Interfejs hosta SPI
• Wewnętrzna pamięć 16 kilobajtów dla buforów TX/RX
• Zintegrowany Ethernet PHY 10BaseT/100BaseTX
• Obsługa automatycznej negocjacji
• Obsługa Auto-MDIX tylko w trybie automatycznej negocjacji
• Diody LED wskaźnika sieci
• Napięcie zasilania: 2,97 V ~ 3,63 V
• Rozmiar: 25 x 50 mm
