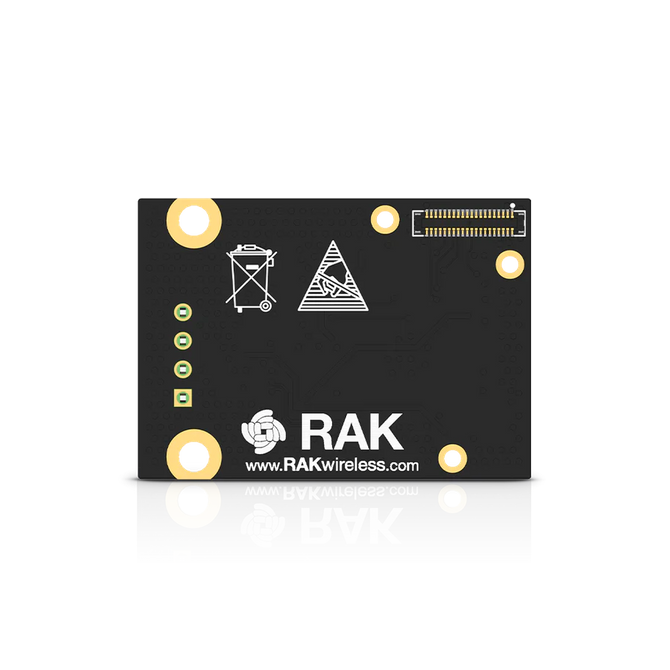

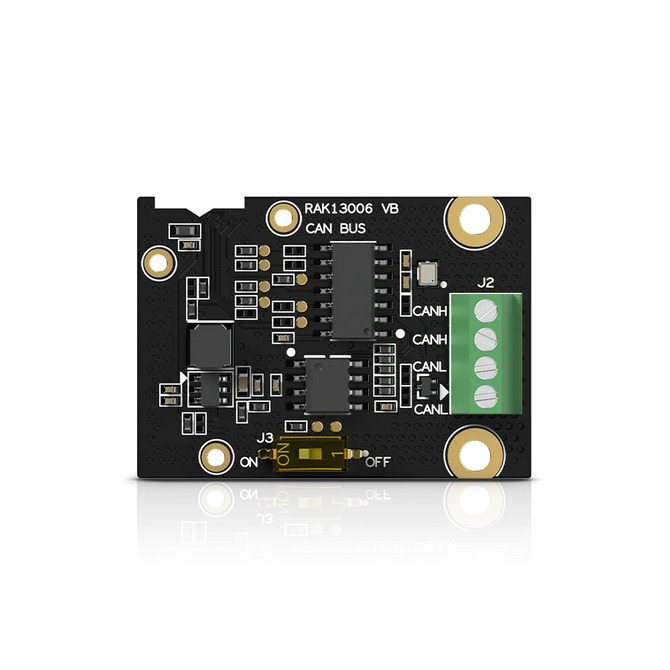

RAKwireless RAK13006

RAK13006 to moduł komunikacyjny magistrali CAN oparty na kontrolerze CAN MCP2518FD i transceiverze CAN ATA6563 firmy Microchip. MCP2518FD jest układem CAN, który komunikuje się z WisBlock Core MCU za pośrednictwem SPI do prędkości zegara SPI 17 MHz, a ATA6563 jest niskopoziomowym układem warstwy fizycznej, który zapewnia fizyczne połączenie z liniami komunikacyjnymi magistrali CAN. Obsługuje zarówno CAN 2.0B, jak i CAN FD z bitową szybkością arbitrażu do 1 Mbps. Ten moduł interfejsu WisBlock jest idealny do zastosowań przemysłowych i motoryzacyjnych.

Kluczowe cechy:

• Oparty na MCP2518FD i ATA6563
• Szybkość bitowa arbitrażu do 1 Mb/s
• Zgodność z normami ISO11898-2:2016 i SAEJ2962-2
• Konfigurowalna rezystancja zacisków na liniach CANH i CANL za pomocą przełącznika suwakowego
• Temperatura pracy: -40 °C ~ 85 °C
• Rozmiar: 25 x 35 mm
