Marka
Symbol
SKU: 110189
Kod producenta
5900000822075
Seria
Chip

MAX31965
Długość produktu w milimetrach

35
Szerokość produktu w milimetrach

22
Liczba pinów

40
Temperatura pracy

-40...+85°C
Napięcie

3,3V

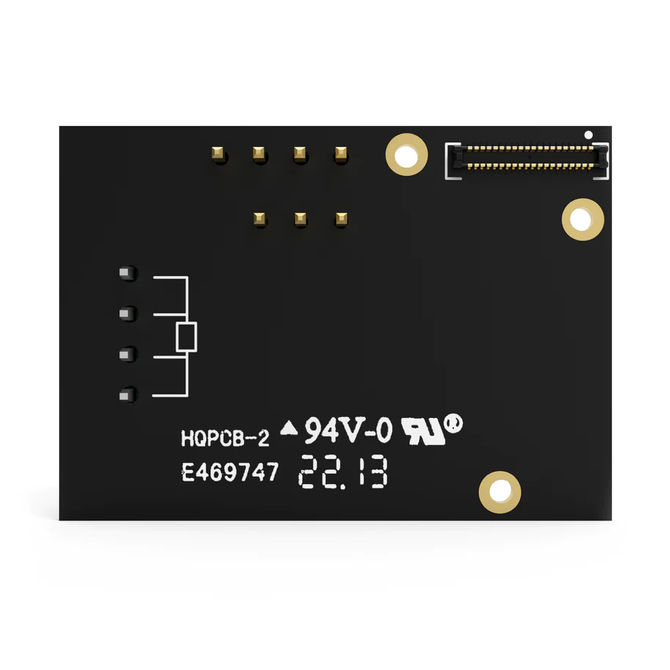

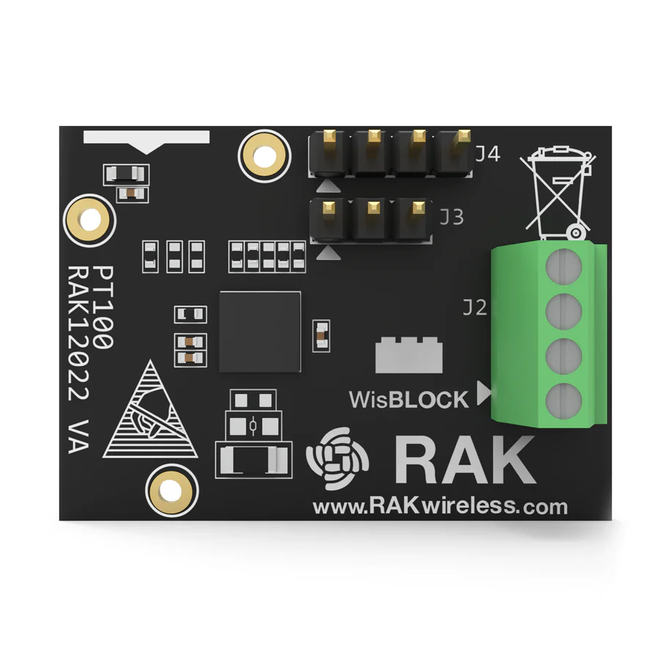

RAKwireless RAK12022
RAK12022 to moduł IO PT100 wykorzystujący MAX31865, łatwy w użyciu przetwornik rezystancji na wartość cyfrową zoptymalizowany pod kątem platynowych rezystancyjnych czujników temperatury (RTD). Zewnętrzny rezystor ustawia czułość dla używanego RTD, a precyzyjny przetwornik ADC delta-sigma konwertuje stosunek rezystancji RTD do rezystancji odniesienia na postać cyfrową. Wejścia MAX31865 są zabezpieczone przed przepięciami do 45 V. Układ zawiera programowalne wykrywanie przerw i zwarć RTD oraz przewodów.
- Oparty na MAX31965
- Kompatybilny z 2-przewodowymi, 3-przewodowymi i 4-przewodowymi połączeniami czujników
- Interfejs zgodny z SPI
- 15-bitowa rozdzielczość ADC; nominalna rozdzielczość temperatury 0,03125 NC (różni się ze względu na nieliniowość RTD)
- Całkowita dokładność w warunkach roboczych: 0,5 NC (0,05% pełnej skali) maks.
- W pełni różnicowe wejścia VREF
- Czas konwersji 21 ms (maks.)
- Zasilanie: 3.3 V
- Temperatura pracy: -40°C ~ 85°C
- Rozmiar modułu 25x35mm
