Bernic Series 700, obudowa czteromodułowa (4969010707)

Klasyczna obudowa schodkowa czteromodułowa spełniająca normę DIN 43880 w zakresie wymiarów wbudowanych urządzeń instalacyjnych do montażu w rozdzielnicach, stacjach pomiarowych itp., oraz normę DIN EN 50 022 w zakresie montażu zatrzaskowego na szynach DIN. Wewnątrz obudowy znajdują się prowadnice do mocowania PCB oraz kołki montażowe w podstawie. Już w standardzie obudowa została wykonana z wysokojakościowego poliwęglanu spełniającego wymogi certyfikacji pod UL 94 V0.

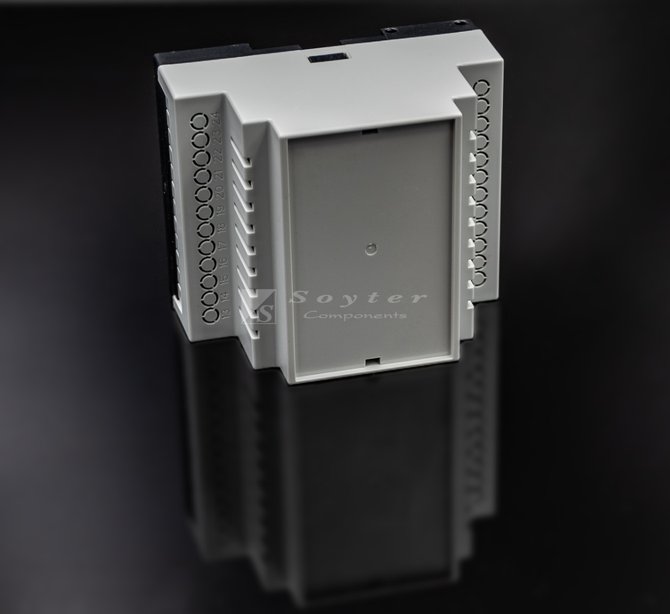

Pokrywa z wentylacją oraz z wyłamywanymi elementami przy podstawie (knockout) i nacięciami otworów (pre-punchings) do montażu złącz śrubowych bez konieczności frezowania obudowy. Pokrywa zawiera numeracje od 1 do 12 i od 13 do 24, która umożliwia oznaczenie pinów złącz zaciskowych.

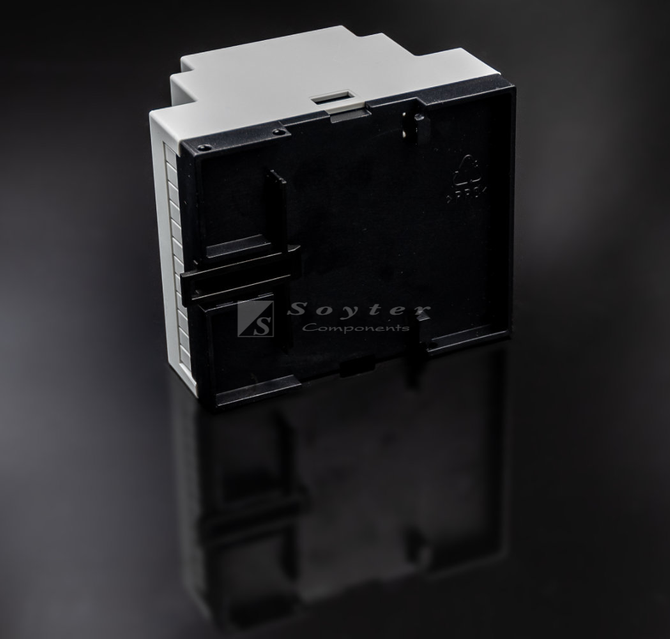

W zestawie dostarczamy kompletną obudowę składającą się z pokrywy w kolorze szarym i podstawy w kolorze czarnym wraz z uchwytem do montażu na szynie DIN oraz śrubkami. Uchwyt do montażu na ścianie oferowany jest osobno.

Na specjalne zapytanie oferujemy dopasowanie mechaniczne złącz, klawiatur oraz frezowanie wraz z końcową dokumentację wykonawczą z wyliczonymi tolerancjami. Zapraszamy do kontaktu.
